OHA газовая инфракрасная излучающая лента

Инфракрасные излучающие ленты ОНА могут использоваться для инфракрасного отопления помещений производственного, делового и спортивного назначения средних и крупных размеров посредством использования энергии сгорания газа или дизельного топлива.

Инфракрасная излучающая лента ОНА состоит из группы сгорания, установленной снаружи или внутри здания, а также труб, составляющих ленту определенной длины. В результате горения газа или дизельного топлива происходит нагрев труб, приводящих к появлению теплового излучения. Отражатели, расположенные поверх труб, направляют излучение в рабочую зону. Таким образом, отопление распределяется регулярно на всю поверхность пола (при запросе единообразного отопления) или на особые пункты пола. Длина излучающей ленты может быть больше чем 150 м.

Высокие рабочие характеристики ленточных инфракрасных излучателей ОНА определяются рядом факторов, но, прежде всего, герметичностью горелочного сопла. Особое значение имеют мощность пламени и длина камеры сгорания, равно как и работа вентилятора и вытяжного устройства, гарантирующих воздухообмен внутри излучающей трубы, превышающий 4000 кубических метров в час, а также создающих необходимое разряжение внутри камеры сгорания, определяющее процесс образования смеси газ-воздух.

Распределение тепла происходит посредством излучающих труб, изготовленных из аннодированной стали и гарантирующих максимальную производительность излучения за счет уникальности материала и специального покрытия.

Принцип работы инфракрасной излучающей ленты OHA.

• Группа сгорания обеспечивает нагрев труб с помощь горелки, а равномерность их нагрева обеспечивается с помощью вентилятора, который создает постоянную рециркуляцию нагретого газа внутри герметичной излучающей трубы. Газовая смесь переменной температуры состоит из новой смеси и сгоревших газов, которые возвращаются из лент, и подмешиваются в камеру сгорания из нержавеющей стали. Газы смешиваются с новыми сгоревшими газами в горелке, то есть весь процесс горения происходит внутри горелочного блока, который может быть вынесен наружу отапливаемого помещения.
• Специальный терминал, смонтированный в горелочном блоке дозирует новую и сгоревшую смесь. Эта часть смеси равна по массе количеству воздуха, поддерживающего горение, и газа на входе в горелку.
• Нагрев внешней поверхности труб излучающей ленты достигает температур от 120 до 290°C, которые обеспечивают комфортную для персонала интенсивность излучения. Тепловая энергия, в форме электромагнитных волн, распространяется по прямой линии со скоростью света, обогревает людей и поверхность помещения.

Выбор высоты установки излучающей ленты зависит прежде всего от вертикального состава помещения. При этом обращают внимание на наличие мостовых кранов, осветительных ламп, наличие стеллажей, трубопроводов, электрических магистралей и т.д. Место расположения горелочного блока также важно. Необходимо определить предпочтительный вариант установки: внутри, снаружи, на стене или на крыше. Исходя из этого, определяется путь впуска топлива в горелку и отвод отработанных газов.

После определения высоты установки ленты, необходимо установить рабочую длину излучающей ленты, ее путь и тепловую производительность (кВт) (можно сделать с помощью таблиц, которые информируют о тепловой эмиссии (кВт/погонный метр)). Необходимо грамотно совместить длину, путь и тепловую производительность с горелочным блоком, питающим ленту.

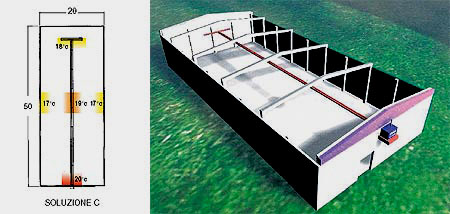

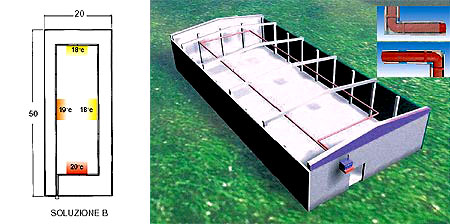

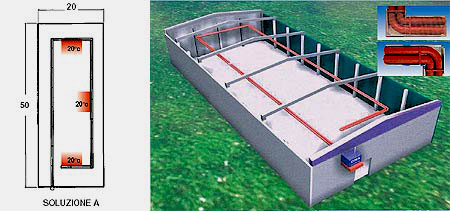

Гибкость системы позволяет приспособить излучающую ленту ко всем требованиям пути, с отводами 90°, 180° и с Т-образными и L-образными разветвлениями, и вертикально и горизонтально.

По тепловым требованиям, излучающая труба может принимать конфигурацию одного или двух трубопроводов (М-образная или U-образная мод., соответственно). Путь может достичь максимальных длин 130 метров в версии U-образной мод. (двойная труба) и 180 метров в М-образной версии (единственная труба); каждый отвод 90° и 180° соответствует увеличению длины реального пути соответственно 6 и 12 метров.

Управление отоплением в автоматическом режиме.

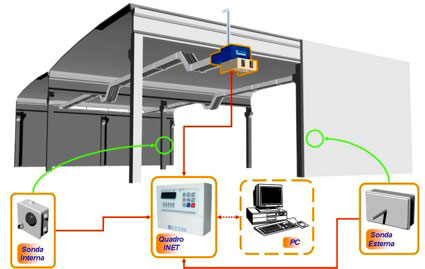

Управление системой инфракрасного отопления на базе инфракрасных излучающих лент OHA может осуществляться через центральный пульт сбора и обработки информации. Для этого в помещении устанавливают воздушные и темные датчики, при необходимости датчик воздуха вне помещения, информация с которых подается на пульт излучающей ленты. Пульт управления может быть подключен в компьютерную сеть предприятия, что позволит управлять климатом с центрального пульта.

Пульт контроля и управления излучающей лентой OHA позволяет регулярно отслеживать процесс генерации тепла в группе сгорания, процесс теплообмена и степень герметичности внутри излучающей ленты. Так как комфорт в помещении зависит и от температуры воздуха и от средней температуры излучения, то управление комфортом происходит через шаровые (темные) датчики, установленные в помещении, которые участвуют в правильной работе каждой ленты. Пульт управления, обработав полученный сигнал, определяет тепловую производительность лент путем включения и отключения горелки. Программу можно установить и применительно к расписанию работы в помещении.
